토크센서

다양한 모델의 제품을 개발하여 생산하고 현재 수입에만 의존하고 있는 Torque Transducers를
자체 기술력으로 시판하여 세계 50여개 국에 수출하여 그 품질을 인정 받고 있습니다.

TRD8

소형 접촉식 토크센서로 회전하는 물체의 연속적인 토크 측정
Strain gauge 방식으로 브러쉬와 슬립링을 사용하여 정밀도가 높음
모터, 엔진 클러치 등의 테스트장비에 사용
변속기, 브레이크, 클러치의 특성테스트
볼트, 너트의 토크 체결장치 등
센서 컨넥터 : 타지미 컨넥터

WP Editor :

소형 접촉식 토크센서로 회전하는 물체의 연속적인 토크 측정

Strain gauge 방식으로 브러쉬와 슬립링을 사용하여 정밀도가 높음

모터, 엔진 클러치 등의 테스트장비에 사용

변속기, 브레이크, 클러치의 특성테스트

볼트, 너트의 토크 체결장치 등

센서 컨넥터 : 타지미 컨넥터

SPECIFICATIONS

SPECIFICATIONS TABLE
Specifications	Accuracy
Rated capacity(R.C)	0.5, 1, 2, 5, 10, 20, 50, 75, 100kgf-m
Rated output(R.O)	2mV/V±1%
Nonlinearity	0.3% R.O.
Hysteresis	0.3% R.O.
Reperatability	0.2% R.O.
Excitation recommended	10 V
Terminal resistance	350Ω±5%
Insulation resistance bridge	200㏁
Temperature effect, on rated output	0.3% Load / 10℃
Temperature effect, on zero balance	0.2% R.O / 10℃
Safe overload	120% R.C
Cable length	φ5.4core coble 3m

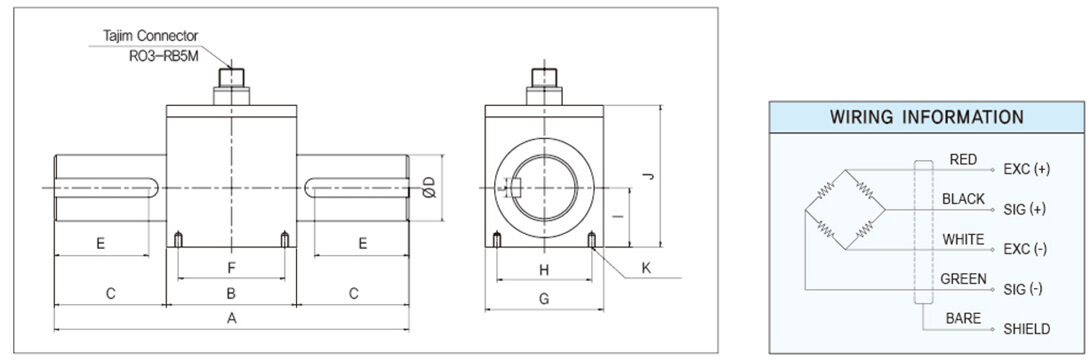

제품치수

제품치수 표
Model	Capacity	A	B	C	φD	E	F	G	H	I	J	K	L	R.P.M
TRD8-50KC	50kgf-cm (4.903N-m)	90	50	20	14	15	42	40	32	20	50	4 xM3	5x5	2000
TRD8-1K	1kgf-m (9.807N-m)	90	50	20	14	15	42	40	32	20	50	4 xM3	5x5	2500
TR8D-2K	2kgf-m (19.61N-m)	90	50	20	14	15	42	40	32	20	50	4 xM3	5x5	2500
TRD8-5K	5kgf-m (49.03N-m)	110	50	30	19	25	42	40	32	20	50	4 xM3	6x6	3000
TRD8-10K	10kgf-m (98.07N-m)	110	50	30	19	25	42	40	32	20	50	4 xM3	6x6	4000
TRD-20K	20kgf-m (196.1N-m)	150	55	47.5	28	40	45	50	40	25	60	4 xM3	8x7	4000
trD-30K	30kgf-m (294.2N-m)	150	55	47.5	28	40	45	50	40	25	60	4 xM3	8x7	4000
TRD-50K	50kgf-m (490.3N-m)	180	60	60	39	50	50	60	50	30	70	4 xM4	12x8	4000
TRD-75K	75kgf-m (735.5N-m)	180	60	60	39	50	50	60	50	30	70	4 xM4	12x8	4000
TRD-100K	100kgf-m (980.7KN-m)	260	75	92.5	54	80	65	80	70	40	90	4 xM4	16x10	4000
TRD-250K	250kgf-m (2.452KN-m)	260	75	92.5	54	80	65	80	70	40	90	4 xM4	16x10	4000

★제품의 사양은 성능개선을 위해 예고없이 변경될 수 있습니다.
