신호증폭기

다양한 모델의 제품을 개발하여 생산하고 현재 수입에만 의존하고 있는 Torque Transducers를
자체 기술력으로 시판하여 세계 50여개 국에 수출하여 그 품질을 인정 받고 있습니다.

DN-AM310

본 제품은 Dynamic strain amplifier로서 단독, 또는 sub rack case를 사용하여 Multi-channel로 사용이 가능하며, 각 채널별로 전압출력이 LED로 표시되어 사용자가 관측을 하면서 측정할 수 있습니다.

사용 용도로 strain gauge 응용 sensor류와 potentiometer, mV 출력용 sensor와 half 및 full bridge의 strain 측정에 활용이 가능한 고급형 제품입니다.

  • 자동 온도 보상회로 내장
  • Volume에 의한 zero, span 조정이 용이
  • Rotary switch에 의한 gain, LPF의 단계별 조정기능 내장
  • ridge 공급전원 선택 switch 외부 장착
  • LED에 의한 전압 출력 관측 가능
  • One touch auto zero 기능
  • 자체 calibration 기능 내장
워드프레스 내장 에디터 :

본 제품은 Dynamic strain amplifier로서 단독, 또는 sub rack case를 사용하여 Multi-channel로 사용이 가능하며, 각 채널별로 전압출력이 LED로 표시되어 사용자가 관측을 하면서 측정할 수 있습니다.


사용 용도로 strain gauge 응용 sensor류와 potentiometer, mV 출력용 sensor와 half 및 full bridge의 strain 측정에 활용이 가능한 고급형 제품입니다.




  • 자동 온도 보상회로 내장

  • Volume에 의한 zero, span 조정이 용이

  • Rotary switch에 의한 gain, LPF의 단계별 조정기능 내장

  • ridge 공급전원 선택 switch 외부 장착

  • LED에 의한 전압 출력 관측 가능

  • One touch auto zero 기능

  • 자체 calibration 기능 내장

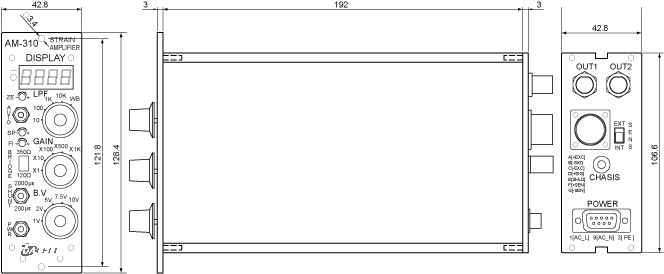

제품치수





제품사양

제품사양 표
Specifications Accuracy
Number of measuring point 1Point per each unit
Application gage resistance 100Ω~1㏀
Measuring range 10V-1㎷~20㎷/V, 5V-2㎷~40㎷/V, 2.5V-4㎷~80㎷/V
Bridge voltage(BV/V) Constant voltage DC5V, 10V
Zero set range Abjustment by 10 turns VR(10%)
Output 0~±10VDC(load resistance ≥ 200Ω), 4mA~20mA(load resistance ≥ 300Ω)
Nonlinearity ±0.01% F.S.
Sensitivity adjustment 1000 multiplier (Max 1000)
S/N ratio 51㏈
Frequency Response DC20㎑(-3㏈)
Low pass Filter 10㎐, 100㎐, 1㎑, 10㎑, pass
Operating temperature -10℃~+60℃
Temperature sensitivity ±0.03% F.S./℃
Calibration 0.5, 1.0, 1.5, 2.0, 2.5 ㎷/v (0.5㎷/v=1000u strain)
Display Digit
Size 44.5(W)×128.4(H)×166(D)㎜
Power 220V, 50/60㎐
